Texniki Xüsusiyyətlər
| Brüt Güç - SAE J1995:2014 | 74 hp 55 kW |
| Net Güç - SAE 1349 | 74 hp 55 kW |
| Silindir Hacmi | 171 in³ 2.8 l |
| Strok | 4.3 inç 110 mm |
| İç Çap | 3.5 inç 90 mm |
| Not | Bildirilen güç, üretim zamanında yürürlükte olan, belirtilen standarda göre test edilir. Bildirilen net güç; minimum hızda fan, hava emiş sistemi, egzoz sistemi ve alternatör ile donatılan bir motor için volanda bulunan güçtür. Bildirilen güç, üretim zamanında yürürlükte olan, belirtilen standarda göre test edilir. Bildirilen net güç; minimum hızda fan, hava emiş sistemi, egzoz sistemi ve alternatör ile donatılan bir motor için volanda bulunan güçtür. |
| Maksimum Tork - 1.600 dev/dk. - SAE J1995 | 221 lb/ft 300 N·m |
| Net Güç - ISO 9249 | 73 hp 55 kW |
| Motor Modeli | ,Cat C2.8T (turbo) ,Cat C2.8T (turbo) |
| Azami Çalışma Kapasitesi | 3160 lb 1434 kg |
| Devirme Yükü | 6321 lb 2867 kg |
| Koparma Kuvveti - Yatırma Silindiri | 9372 lb 4251 kg |
| Koparma Kuvveti - Kaldırma Silindiri | 5948 lb 3121 kg |
| Opsiyonel Arka Ağırlıklı Azami Çalışma Kapasitesi | 3388 lb 1540 kg |
| Not | Çalışma Ağırlığı, Çalışma Teknik Değerleri ve Boyutların tümünde 75 kg operatör, tüm sıvılar, tek hız, OROPS (Açık Devrilme Koruma Yapısı), 1.730 mm (68 inç) düşük profilli kova, Cat 10 x 16,5 lastikler, standart akışlı hidrolik, mekanik süspansiyonlu koltuk, opsiyonel arka ağırlıksız ve manuel hızlı ataşman değiştiricisiz olarak baz alınmıştır (aksi belirtilmediği takdirde). Çalışma Ağırlığı, Çalışma Teknik Değerleri ve Boyutların tümünde 75 kg operatör, tüm sıvılar, tek hız, OROPS (Açık Devrilme Koruma Yapısı), 1.730 mm (68 inç) düşük profilli kova, Cat 10 x 16,5 lastikler, standart akışlı hidrolik, mekanik süspansiyonlu koltuk, opsiyonel arka ağırlıksız ve manuel hızlı ataşman değiştiricisiz olarak baz alınmıştır (aksi belirtilmediği takdirde). |
| Çalışma Ağırlığı | 8523 lb 3866 kg |
| Not | Çalışma Ağırlığı, Çalışma Teknik Değerleri ve Boyutların tümünde 75 kg operatör, tüm sıvılar, tek hız, OROPS (Açık Devrilme Koruma Yapısı), 1.730 mm (68 inç) düşük profilli kova, Cat 10 x 16,5 lastikler, standart akışlı hidrolik, mekanik süspansiyonlu koltuk, opsiyonel arka ağırlıksız ve manuel hızlı ataşman değiştiricisiz olarak baz alınmıştır (aksi belirtilmediği takdirde). Çalışma Ağırlığı, Çalışma Teknik Değerleri ve Boyutların tümünde 75 kg operatör, tüm sıvılar, tek hız, OROPS (Açık Devrilme Koruma Yapısı), 1.730 mm (68 inç) düşük profilli kova, Cat 10 x 16,5 lastikler, standart akışlı hidrolik, mekanik süspansiyonlu koltuk, opsiyonel arka ağırlıksız ve manuel hızlı ataşman değiştiricisiz olarak baz alınmıştır (aksi belirtilmediği takdirde). |
| Dingil Mesafesi | 49.2 inç 1249 mm |
| Yükseklik - Kabinin Üstüne Kadar | 81.9 inç 2100 mm |
| Lastikler üzerindeki Araç Genişliği | 66.5 inç 1690 mm |
| Yerden Yükseklik | 7.9 inç 201 mm |
| Ayrılma Açısı | 23° 23° |
| Maksimum Boşaltma Açısı | 46° 46° |
| Kova Pimi Yüksekliği - Maksimum Kaldırma | 132.5 inç 3365 mm |
| Kova Pimi Yüksekliği - Taşıma Konumu | 8 inç 203 mm |
| Maksimum Kaldırma ve Boşaltma Mesafesi | 96.2 inç 2646 mm |
| Maksimum Toplam Yükseklik | 155.8 inç 4160 mm |
| Uzunluk - Kova Yerdeyken | 135 inç 3575 mm |
| Not | Çalışma Ağırlığı, Çalışma Teknik Değerleri ve Boyutların tümünde 75 kg operatör, tüm sıvılar, tek hız, OROPS (Açık Devrilme Koruma Yapısı), 1.730 mm (68 inç) düşük profilli kova, Cat 10 x 16,5 lastikler, standart akışlı hidrolik, mekanik süspansiyonlu koltuk, opsiyonel arka ağırlıksız ve manuel hızlı ataşman değiştiricisiz olarak baz alınmıştır (aksi belirtilmediği takdirde). Çalışma Ağırlığı, Çalışma Teknik Değerleri ve Boyutların tümünde 75 kg operatör, tüm sıvılar, tek hız, OROPS (Açık Devrilme Koruma Yapısı), 1.730 mm (68 inç) düşük profilli kova, Cat 10 x 16,5 lastikler, standart akışlı hidrolik, mekanik süspansiyonlu koltuk, opsiyonel arka ağırlıksız ve manuel hızlı ataşman değiştiricisiz olarak baz alınmıştır (aksi belirtilmediği takdirde). |
| Merkezden Dönüş Yarıçapı - Kova | 82.7 inç 2102 mm |
| Kova Pimi Uzanması - Maksimum Kaldırma | 12.6 inç 320 mm |
| Maksimum Uzanma - Kollar Zemine Paralelken | 44.1 inç 1120 mm |
| Uzunluk - Kova Olmadan | 116.4 inç 2956 mm |
| Uzanma - Maksimum Kaldırma/Boşaltma | 21.7 inç 552 mm |
| Merkezden Dönüş Yarıçapı - Ataşman Değiştirici | 53.8 inç 1367 mm |
| Merkezden Dönüş Yarıçapı - Makine Arkası | 71.8 inç 1823 mm |
| Geri Dönüş Açısı | 28° 28° |
| Raf Arkası Açısı - Maksimum Yükseklik | 97° 97° |
| ROPS | ISO 3471:2008 ISO 3471:2008 |
| FOPS | ISO 3449:2005 Level I ISO 3449:2005 Level I |
| FOPS Level II | ISO 3449:2005 (Opsiyonel) ISO 3449:2005 (Opsiyonel) |
| Zincir Kutusu - Her İki Tarafta | 2.4 gal (ABD) 9 l |
| Soğutma Sistemi | 3 gal (ABD) 11.5 l |
| Motor Karteri | 2.1 gal (ABD) 8 l |
| Yakıt Deposu | 31 gal (ABD) 117.5 l |
| Hidrolik Sistem | 9.7 gal (ABD) 36.8 l |
| Hidrolik Deposu | 6.9 gal (ABD) 26 l |
| Hidrolik Akış - Standart - Yükleyici Hidrolik Basıncı | 3335 psi 24130 kPa |
| Hidrolik Akış – Yüksek Akış - Hidrolik Güç (Hesaplanan) | 58 hp 45.4 kW |
| Hidrolik Akış - Yüksek Akış XPS - Maksimum Yükleyici Hidrolik Akışı | 34 gal/dak. 129 l/dk. |
| Hidrolik Akış - Standart - Yükleyici Hidrolik Akışı | 20 gal/dak. 86 l/dk. |
| Hidrolik Akış – Yüksek Akış - Maksimum Yükleyici Hidrolik Akışı | 30 gal/dak. 113 l/dk. |
| Hidrolik Akış – Yüksek Akış - Maksimum Yükleyici Hidrolik Basıncı | 3500 psi 24130 kPa |
| Hidrolik Akış - Yüksek Akış XPS - Maksimum Yükleyici Hidrolik Basıncı | 4061 psi 28000 kPa |
| Hidrolik Akış - Yüksek Akış XPS - Hidrolik Güç (hesaplanan) | 80.7 hp 60.2 kW |
| Hidrolik Akış - Standart - Hidrolik Güç (Hesaplanan) | 39 hp 34.6 kW |
| Seyir Hızı - İleri veya Geri - Tek Hızlı | 7.7 mil/sa. 12.4 km/sa. |
| Seyir Hızı - İleri veya Geri - İki Hız Seçeneği | 11.1 mil/sa. 17.9 km/sa. |
| Not (1) | Kabin ve Devrilme Koruma Yapıları (ROPS), Kuzey Amerika ve Avrupa'da standarttır. Kabin ve Devrilme Koruma Yapıları (ROPS), Kuzey Amerika ve Avrupa'da standarttır. |
| Not (3) | **2000/14/EC'de tanımlanan test prosedürü ve koşullarına göre ölçüldüğünde CE işareti bulunan yapılandırmalar için etiketlenmiş ses gücü seviyesi. **2000/14/EC'de tanımlanan test prosedürü ve koşullarına göre ölçüldüğünde CE işareti bulunan yapılandırmalar için etiketlenmiş ses gücü seviyesi. |
| Kabin İçi* | 83 dB(A) 83 dB(A) |
| Not (2) | *ISO 6396:2008'e göre beyan edilen dinamik operatör ses basıncı seviyesi. Ölçümler, kabin kapıları ile pencereleri kapalı olarak ve maksimum motor soğutma fanı hızının %70'inde gerçekleştirilmiştir. Farklı motor soğutma fanı devirlerinde ses seviyesi değişebilir. *ISO 6396:2008'e göre beyan edilen dinamik operatör ses basıncı seviyesi. Ölçümler, kabin kapıları ile pencereleri kapalı olarak ve maksimum motor soğutma fanı hızının %70'inde gerçekleştirilmiştir. Farklı motor soğutma fanı devirlerinde ses seviyesi değişebilir. |
| Kabin Dışı** | 101 dB(A) 101 dB(A) |
| Klima | Bu makinedeki klima sisteminde florlu bir sera gazı olan R134a soğutucu kullanılmıştır (Küresel Isınma Potansiyeli = 1.430). Sistemde 0,85 kg soğutucu bulunur ve bu 1,216 metrik ton CO2 ile eş değerdir. Bu makinedeki klima sisteminde florlu bir sera gazı olan R134a soğutucu kullanılmıştır (Küresel Isınma Potansiyeli = 1.430). Sistemde 0,85 kg soğutucu bulunur ve bu 1,216 metrik ton CO2 ile eş değerdir. |
| Geri Dönüştürülebilirlik | 93% 93% |
Üstünlükləri və xüsusiyyətləri
Yüksek Performanslı Güç Aktarma Sistemi
Yüksek performanslı güç aktarma sistemi; Elektronik Tork Yönetimi sistemi, opsiyonel iki vitesli seyir ve yavaşlatma pedalı özellikli elektronik el/ayak gaz kelebeği aracılığıyla maksimum performans ve üretim kapasitesi sağlar.Yeniden Tasarlanmış Operatör Kabini
Yeniden tasarlanmış operatör kabini daha geniş bir çalışma ortamı sunar. İlave koltuk hareket mesafesiyle birlikte 260, her boyuttaki operatör için daha fazla alan sağlar. Opsiyonel tek parça, sızdırmaz ve basınçlı kabin, kabin boyunca en uygun şekilde yerleştirilmiş havalandırma delikleri aracılığıyla mükemmel hava dağıtımı sağlayarak temiz ve sessiz bir çalışma alanı sunar.
Havalandırmalı ve Isıtmalı Yüksek Arkalıklı Havalı Koltuk
Koltuğa monte ayarlanabilir kumanda kolu kontrolleri bulunan mevcut havalandırmalı ve ısıtmalı yüksek arkalıklı havalı koltuk, üstün operatör konforu sunar.
Üç Seviyeli Yardımcı Hidrolik Performansı
Standart Akış, Yüksek Akış ve Yüksek Akış XPS olmak üzere üç yardımcı hidrolik performans seviyesi mevcuttur. Standart akış, temel seviyede yardımcı akış ve beygir gücü gerektiren ataşmanlar içindir; Yüksek Akış, daha yüksek ataşman performansı için ek hidrolik akış gerektiren uygulamalarda yardımcı akışı artırır ve Yüksek Akış XPS hidrolik sistemi, en zorlu ataşmanlar ve uygulamalar için ek akış ve ek basınç sağlayarak maksimum yardımcı hidrolik performansı sağlar.

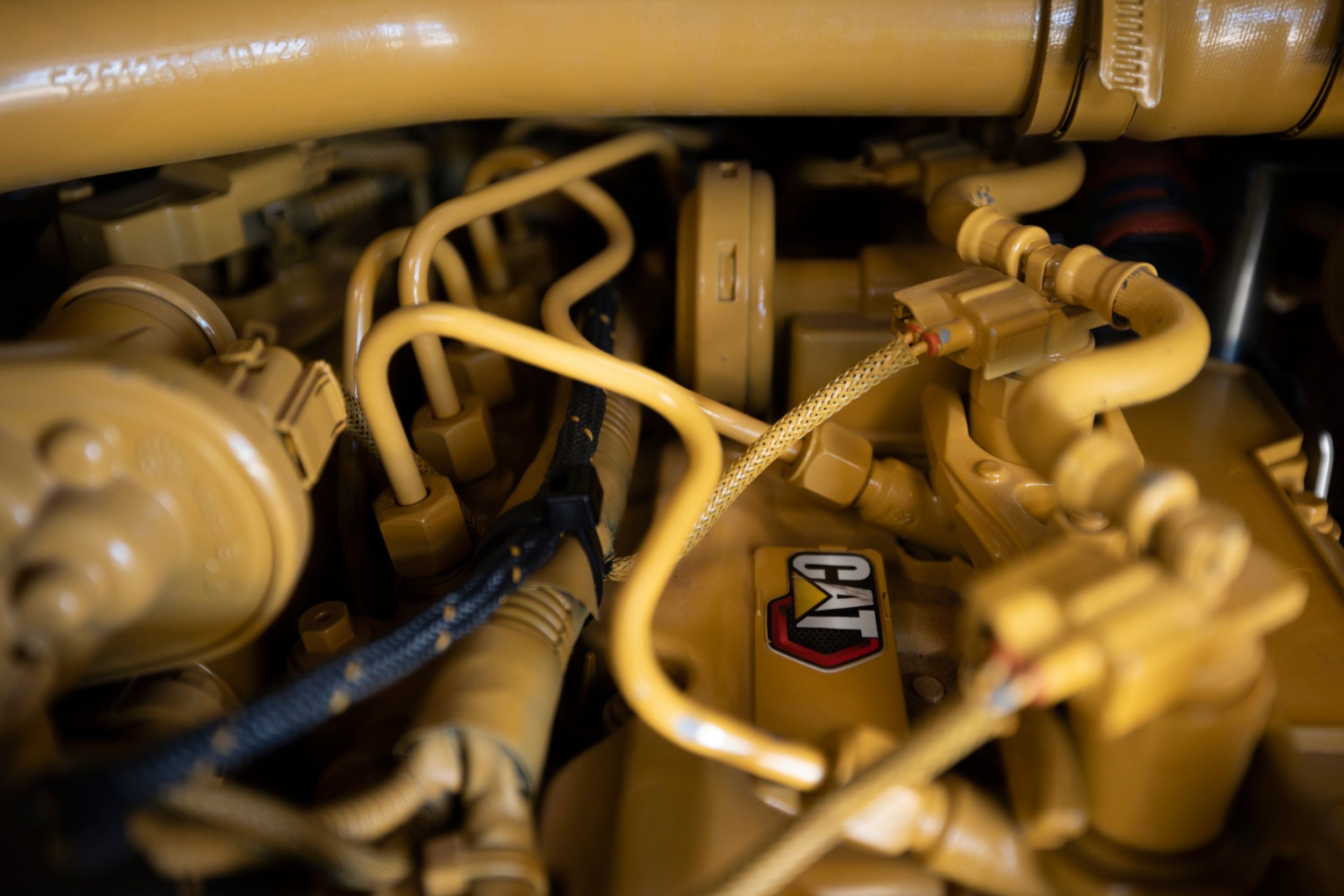

Elektronik Kontrollü Cat C2.8T Motor
U.S. EPA Tier 4 Final ve EU Stage V emisyon standartlarını karşılayan elektronik kontrollü Cat C2.8T motor, geniş bir dev/dk. aralığında maksimum beygir gücü sağlar ve uygulama ne olursa olsun daha yüksek çalışma performansı için yüksek tork sağlar
Sarsıntısız Yürüyüş Sistemi
Hıza duyarlı sarsıntısız yürüyüş sistemi seçeneği, engebeli arazide çalışmayı iyileştirerek daha iyi yük tutma, üretkenlikte artış ve daha iyi operatör konforu sağlar.Gelişmiş Dokunmatik Ekranlı Monitör
20,3 cm (8 inç) Gelişmiş Dokunmatik Ekranlı Monitör; entegre radyo, Bluetooth® bağlantısı ve çoklu kamera (yandan görünüm) seçeneklerinin de arasında bulunduğu ileri teknoloji işlevler ve kontrol sunar, ayrıca 32 farklı dil seçeneğini de desteklemektedir.

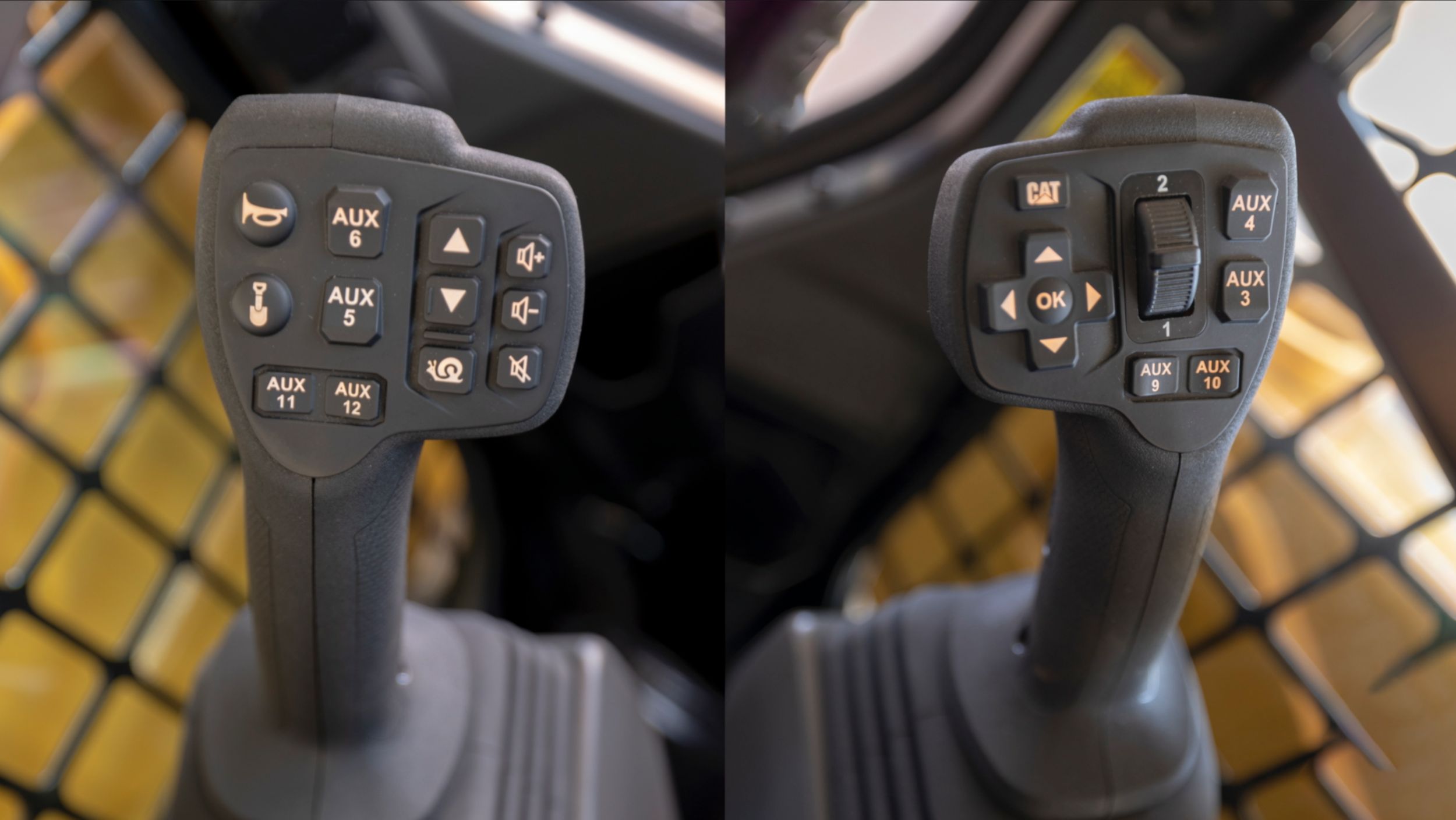

Gelişmiş Kumanda Kolları
Gelişmiş Kumanda Kolları, ellerinizi kumandalardan ayırmanıza gerek kalmadan ekrandaki makine işlevleri ve ayarlamalar üzerinde benzersiz kontrol sağlar. Bu, Gelişmiş Dokunmatik Ekranlı Monitörde kumanda kolları üzerinden gezinmeyi, radyo sesini artırma/azaltma/sessizleştirmeyi, sürünme etkinleştirmeyi, sürünmeyi açmayı/kapatmayı, sürünme hızını arttırma/azaltmayı, tek düğmeli Akıllı Ataşman kumandası etkinleştirmeyi ve karmaşık ataşman işlevlerinin tek düğmeyle kontrolünü sağlayan ilave yardımcı kumanda düğmelerini içerir.

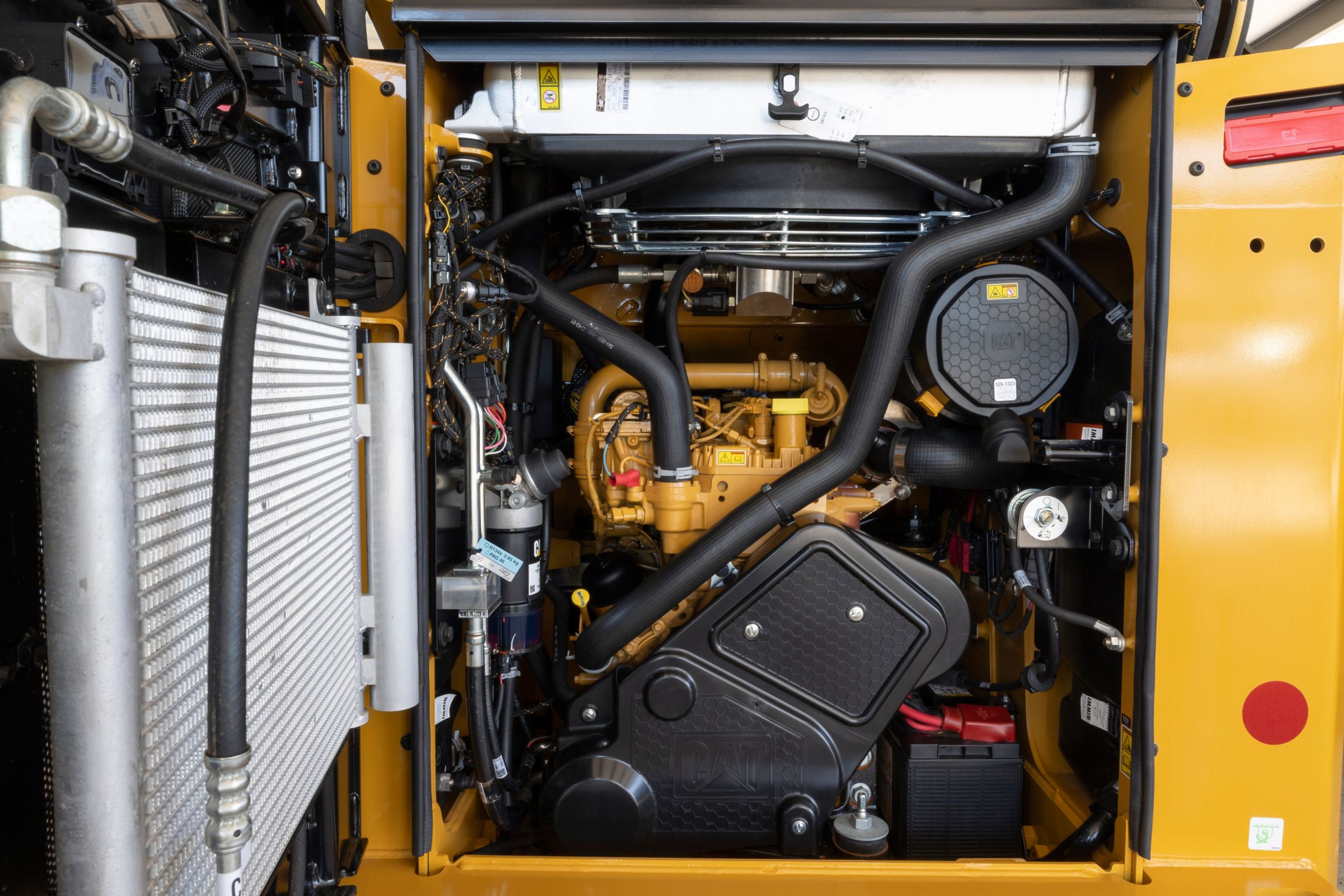

Zemin Seviyesinden Erişim
Zemin seviyesinde erişilen günlük servis ve rutin bakım noktaları sayesinde makinelerin çalışmadığı süreyi azaltarak üretkenliği artırır.
Cat Ataşmanları
Performans uyumlu geniş Cat Ataşmanları yelpazesi, Cat Mikro Yükleyiciyi iş sahasındaki en çok yönlü makine haline getirir.
Standart avadanlıq
-
ELEKTRİK SİSTEMİ
- Ataşman Elektrik Donanımı
- Ağır hizmet tipi akü
- 12 volt Elektrik Sistemi
- 85 Amper Alternatör
- LED Çalışma Lambaları
- Otomatik Geri Vites Işıkları
- Anahtar Arka Işıklandırması
- LED İç Tavan Lambası
- Geri Vites Alarmı
- Elektrikli Çıkış, İkaz Işığı
- Dış Aydınlatma
- Park freni serbest bırakıldığında Otomatik Çalışma lambası bildirimi yanıp söner
-
OPERATÖR ORTAMI
- Tamamen renkli LCD monitör: Sürünme hızı kontrolü, Tahrik tepkisi ayarı, Ekipman tepkisi ayarı, Tahrik Gücü Öncelik ayarı, Dil seçimi (×32), Çok Operatörlü Hırsızlık Önleme Güvenlik Sistemi ve İzleme, Bakım programı ve hatırlatıcılar, Olay ve Arıza Kodu izleme, Tarih/Saat/Birimler/Parlaklık ayarları ve Akıllı Ataşmanlarla kullanım için Akıllı Teknoloji.
- Operatör Uyarı Sistemi Göstergeleri: Hava Filtresi Kısıtlaması, Alternatör Çıkışı, Kolçak Kaldırıldı/Operatör Koltuktan Kalktı, Motor Soğutma Sıvısı Sıcaklığı, Motor Yağı Basıncı, Kızdırma Bujisinin Etkinleştirilmesi, Hidrolik Besleme Filtresi Kısıtlaması, Hidrolik Yağı Sıcaklığı, Park Freni Devrede, Motor Emisyon Sistemi (uygulanabilir olduğunda)
- Göstergeler: Yakıt Seviyesi, Saat Ölçer, Hidrolik Sıcaklığı, Saat Ölçer, Akü Gerilimi, Takometre
- Katlamalı Ergonomik Kıvrımlı Kol Dayanağı
- Control Interlock System, operatör koltuktan kalktığında veya kolçak kaldırıldığında: Hidrolik Sistem Devre Dışı Kalır, Hidrostatik Şanzıman Devre Dışı Kalır, Park Freni Devreye Girer
- ROPS Kabin, Yukarıya Doğru Eğilmiş
- FOPS, Level I
- Üst ve Arka Camlar
- Zemin Paspası
- Tavan Döşemesi
- İç Dikiz Aynası
- Korna
- El (Kumanda) Gaz Kelebeği, Elektronik
- Koltuğa Monte Kumanda Kolu Kontrolleri
- Cep Telefonu Depolama Cebi
- Bardak Tutucu
- 12 volt güç portu
- Ayak Gaz Kelebeği
-
HİDROLİK SİSTEM
- Seçilebilir kontrol düzeni – ISO veya H
- Elektro/hidrolik ekipman kumandası
- Elektro/hidrolik hidrostatik şanzıman Devir sensörü koruması
- Entegre basınç bırakma kolu bulunan ağır hizmet tipi, düz yüzlü ayırma bağlantıları
- Hidrolik yağı seviyesi yan göstergesi
-
GÜÇ AKTARMA SİSTEMİ
- Cat C2.8T turboşarjlı dizel motor, U.S. EPA Tier 4 Final ve EU Stage V emisyon standartlarını karşılar
- Kızdırma bujili marş desteği
- Sıvı soğutmalı, doğrudan enjeksiyonlu
- Uzun ömürlü antifriz (–37 °C, –34 °F)
- Hava filtresi, çift eleman, radyal keçe
- Programlı Yağ Numunesi Alma (S·O·SSM) Valfi, Hidrolik Yağı ekoloji tahliyesi – soğutucu sıvı
- Radyatör soğutucu sıvı seviyesi yan göstergesi Radyatör genleşme şişesi
- Filtre, hidrolik besleme, kartuş tipi
- Filtre, hidrolik dönüş, kartuş tipi
- Filtre, kutu içi tip, motor yağı
- Yay etkili, hidrolik tahliyeli park freni
- Hidrostatik şanzıman
- Kilitlenebilir yakıt kapağı
- Hidrolik tahrik soğutma fanı
- Otomatik motor rölantisi
-
DİĞER
- Yardımcı Hidrolikler, Kesintisiz Akış
- Telematik, Product Link, Hücresel
- Değiştirilebilir panjurlara sahip çelik motor kapısı
- Motor kapağı - kilitlenebilir
- Ataşman değiştiriciler
- Cat ToughGuard™ hortum
-
ZORUNLU EKİPMAN
- Yardımcı Hidrolik: Standart veya Yüksek Akışlı XPS
- Hızlı Ataşman Değiştirici: Mekanik veya Hidrolik
- Yüksek Görüş Açılı Emniyet Kemeri: 50 mm (2 inç), 75 mm (3 inç) veya 3 noktalı kucak/omuz
-
PERFORMANS PAKETLERİ
- Performans Paketi HP1: Standart Akış Hidrolikleri
- Performans Paketi HP3: Standart Akış XPS Hidrolikleri
-
KONFOR PAKETLERİ
- Açık güneşlik: Bardak Tutucu, Cep Telefonu Cebi, vinil koltuk seçimi (Mekanik Süspansiyon, Yüksek Arkalıklı/Isıtmalı/Havalı Koltuk
- Isıtmalı ve klimalı Kapalı Kabin: Yan Camlar, Bardak Tutucu, Cep Telefonu Cebi, Koltuk seçimi (Mekanik Süspansiyon, Yüksek Arkalıklı/Isıtmalı Havalı Koltuk, Yüksek Arkalıklı/Havalandırmalı ve Isıtmalı Havalı Koltuk) ve Kapı seçimi (Cam veya Polikarbonat)
-
TEKNOLOJİ PAKETLERİ
- T2 – T1 + Arka görüş kamerası.
- T4 – Gelişmiş Dokunmatik Ekranlı Monitör, Gelişmiş Kumanda Kolları, Basarak Çalıştırma, X montajlı cep telefonu tutucu ve Arka görüş kamerası.
- T5 – T4 + 2 ilave yan görüş kameraları.
-
TELSİZ
- Açık güneşlik makineleri için ve Bluetooth® teknolojisi sertifikası olmayan ülkelerde radyo yok
- Bluetooth teknolojisine sahip entegre AM/FM radyo. USB portu, 3,5 mm Yardımcı (AUX) giriş ve Bluetooth mikrofon içerir. Yalnızca kapalı kabinde kullanım içindir. Bulunabilirlik ülkeye göre değişir.
- Bluetooth teknolojisine sahip entegre DAB+/AM/FM radyo. USB portu, 3,5 mm AUX girişi ve Bluetooth mikrofon içerir. Yalnızca kapalı kabinde kullanım içindir. Bulunabilirlik ülkeye göre değişir.
-
PRODUCT LINK™
- Product Link Temel seri PL243
- Product Link Elite serisi PLE643
-
SOĞUTMA FANI
- İsteğe bağlı, değişken hızlı hidrolik soğutma fanı
- İsteğe bağlı, değişken hızlı hidrolik soğutma fanı, otomatik ve manuel temizleme ters çalışma özellikleriyle
-
KORUMA VE SIZDIRMAZLIK PAKETLERİ
- HD0 – taban koruması ve sızdırmazlık (motor hava girişi yağmur kapağı, ön kabinden şasiye sızdırmazlık ve hidrolik doldurma erişim kapağı)
- HD1– ara koruma ve sızdırmazlık (HD0 + kabinden şasiye yan sızdırmazlık, kilitlenebilir yakıt doldurma erişim kapağı, yatırma silindiri koruması ve tahrik hattı alt koruması. Bazı ekipmanlar bölgeye göre değişir)
- HD2 – en kapsamlı koruma ve sızdırmazlık† (HD1 + turbo koruması, egzoz grubu kaplaması, Dizel Partikül Filtresi (DPF) kaplaması, hızlı ayırıcı koruması, tamamen kapalı tahrik hattı koruması, basamak altı hidrolik hatları koruma kapağı, motor hava girişi ön filtresi. Bazı ekipmanlar bölgeye göre değişir
Könüllü avadanlıq
-
OPSİYONEL EKİPMAN
- Harici Arka Ağırlıklar
- Işıldak, LED
- Motor Bloğu Isıtma Cihazı - 120V
- Yağ, Hidrolik, Soğuk Çalışma
- 4 noktalı makine kaldırma halkası
- Boya, Özel
- Hıza Duyarlı Sarsıntısız Yürüyüş Sistemi
- Bluetooth Anahtar Güvenliği
- Ataşman Hortum Kılavuzu
- Korozyon Önleyici Kaplama
